AUDI A6 Q7 C6 Direksiyon Modülü Onarımı ve J518 ELV Emülatörü, VVDI Prog Özel Programlama
Şekil 2: J518 Simülatör Basit Okuma ve Yazma Hattı
2. Değiştirme Adımları
- Orijinal araçtan J518 anakartını çıkarın ve Şekil 3’te gösterilen konumda bir direnç olup olmadığını kontrol edin.
- Eğer direnç yoksa, iki adet 0 ohm direnç kullanın.
- Alternatif olarak, 10 ohm 0603 küçük bir direnç lehimleyebilirsiniz.
- Eğer direnç bulunmuyorsa, ilgili pedleri doğrudan bir tel ile kısa devre yapabilirsiniz.
2. Aşağıdaki VVDI bağlantısını (Şekil 4) veya basit okuma-yazma hattı bağlantı yöntemini (Şekil 5 ve Şekil 6) referans alarak VVDI aracı ile çalışın.
Aracı kullanarak, yedekleme amacıyla orijinal araç kartından EEP okuyun. Okuma ve yazma seçenekleri için CPU türüne göre Şekil 12 ve Şekil 13‘e bakın.
Simülatör kartı FLASH programı ile donatılmıştır. Genellikle, orijinal araç FLASH programını yazmaya gerek yoktur.

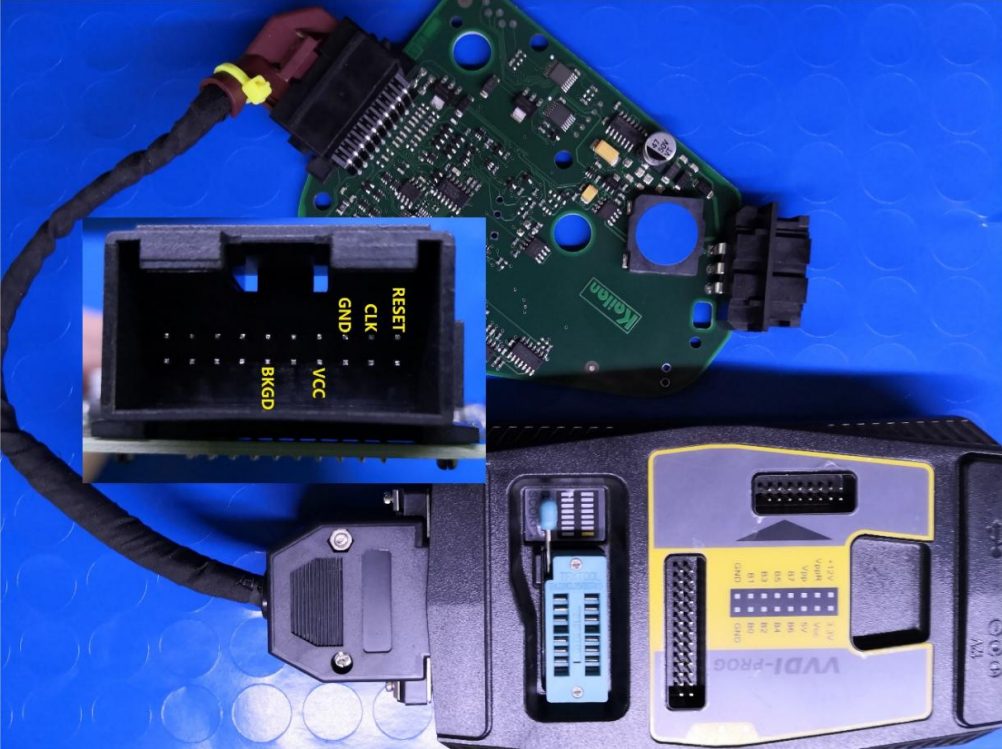

Şekil 6: Orijinal araç kartı, Şekil 4’teki bağlantı yöntemini kullanarak basit okuma-yazma hattı ile okuma ve yazma işlemi gerçekleştirir.
2. Eğer orijinal araçta MC9S12DG128 çipi varsa, araç kitindeki EEP dönüştürme yazılımını açın (Şekil 7) ve dönüştürme butonuna tıklayın.
Veri Seçme penceresi açılacaktır (Şekil 8). Dosyayı seçtikten sonra Aç butonuna tıklayın. Açılan diyalog kutusunda otomatik olarak bir dosya adı oluşturulacaktır.
Ayrıca, dosya adını manuel olarak girerek yolu seçebilir ve Kaydet butonuna tıklayarak işlemi tamamlayabilirsiniz (Şekil 9’da gösterildiği gibi).

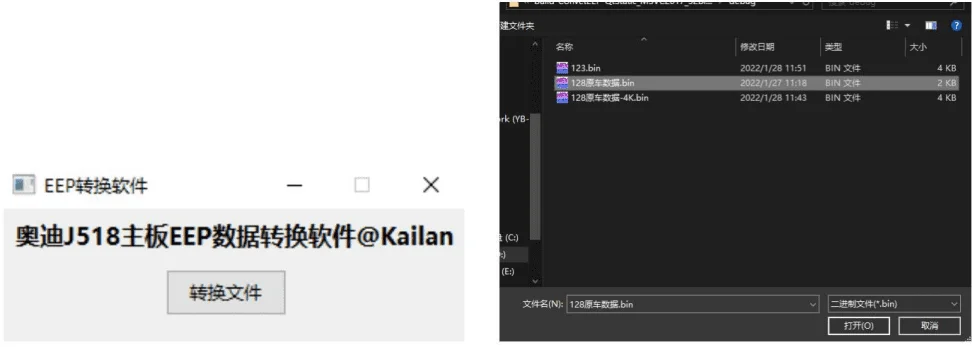

Şekil 7: Yazılımı açın ve “Aç” butonuna tıklayın. Şekil 8: Uygun EEP dosyasını seçin ve “Aç” butonuna tıklayın.
Şekil 9: Dosya kaydetme arayüzü, yazılım otomatik olarak bir dosya adı oluşturacaktır.
3. Eğer orijinal araç MC9S12DG256 çipi kullanıyorsa, okunan EEP dosyası doğrudan kullanılabilir ve dönüştürme işlemi gerektirmez.

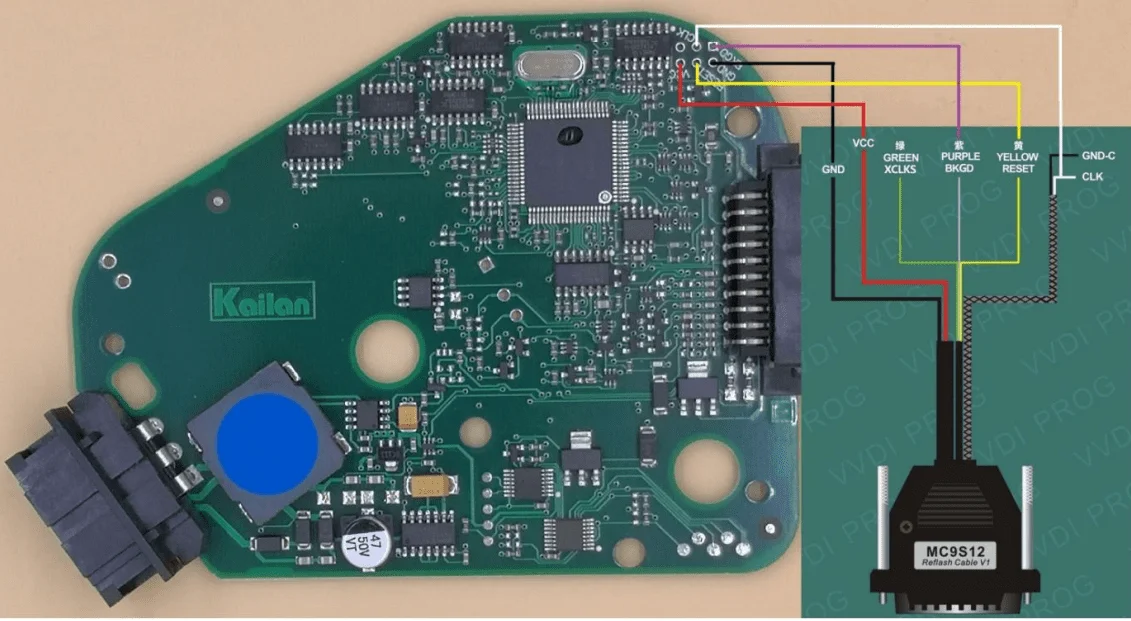

4. J518 simülatör anakartını çıkarın. Basit okuma-yazma kablosu kullanmanız önerilir. Basit okuma-yazma kablosunu doğrudan takın ve VVDI ile EEP yazma işlemini gerçekleştirin (Şekil 10’da gösterildiği gibi).

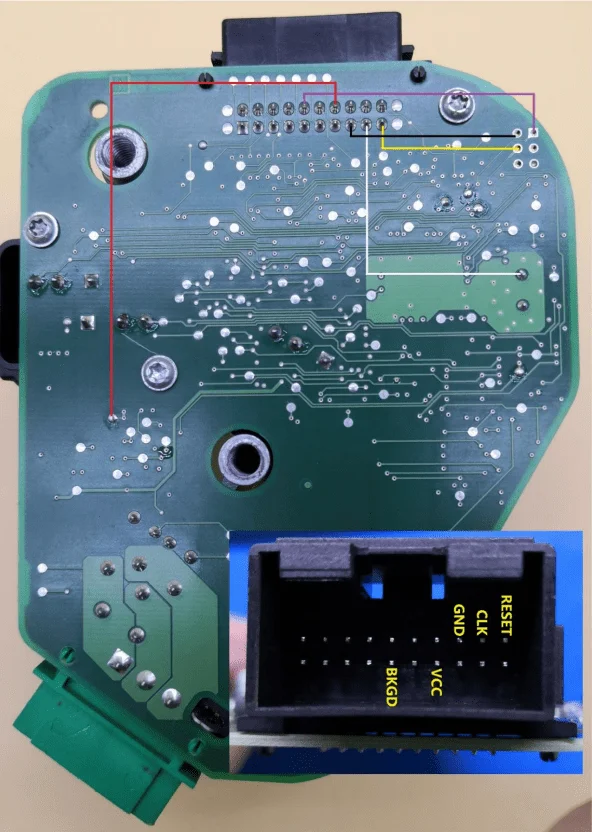

Eğer basit okuma-yazma kablonuz yoksa, aşağıdaki Şekil 11’e bakarak bağlantıyı yapabilirsiniz.
Şekil 11: Okuma ve yazma bağlantı şeması

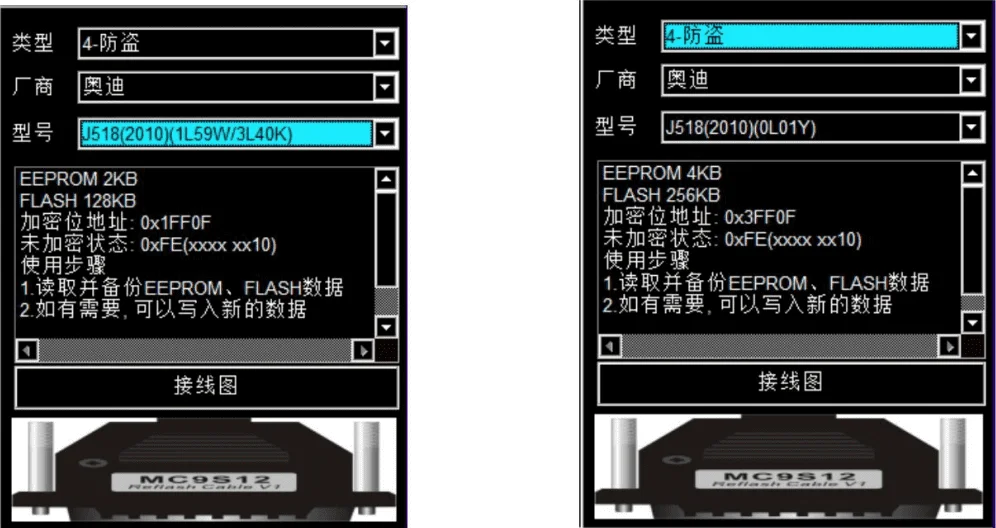

Şekil 12: 128K CPU okuma ve yazma seçenekleri Şekil 13: Simülatör ve 256K CPU okuma ve yazma seçenekleri
6. Kilitleme dili sabitleme yöntemi:

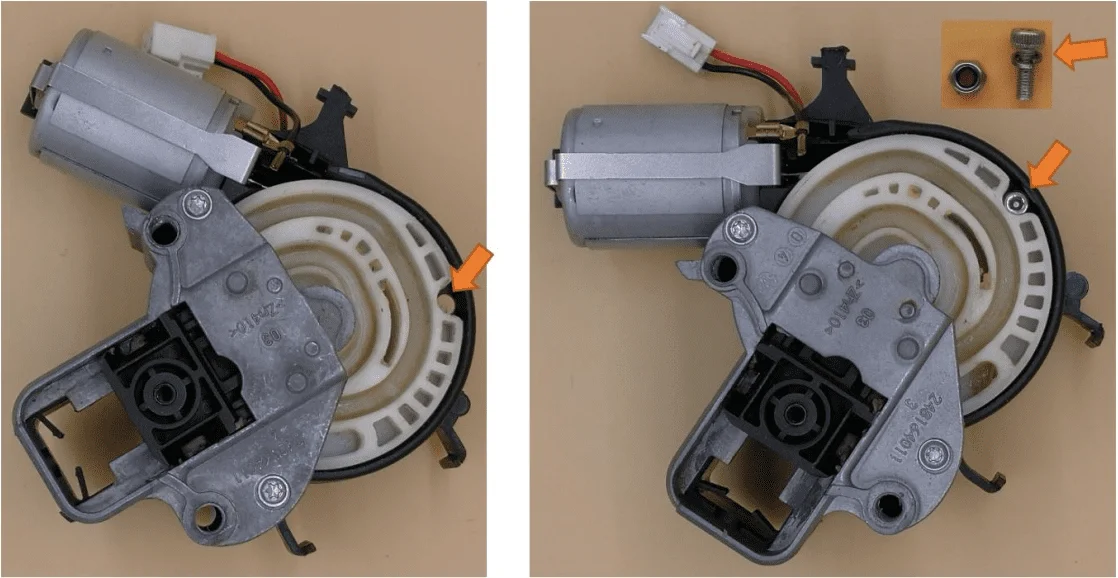

- Orijinal araç braketi alın, Şekil 14’te gösterildiği gibi sol tarafta bulunan sarmal mekanizmayı kilit açma konumuna ayarlayın ve çıkarın.
- Sabitleme vidalarını takın, ardından Şekil 15’te sağ altta gösterildiği gibi yaylı rondelaları vidalara yerleştirin ve sabitleme deliklerine takın.
Şekil 14: Kilitleme dili sabitleme deliği ayarı Şekil 15: Vida montaj diyagramı

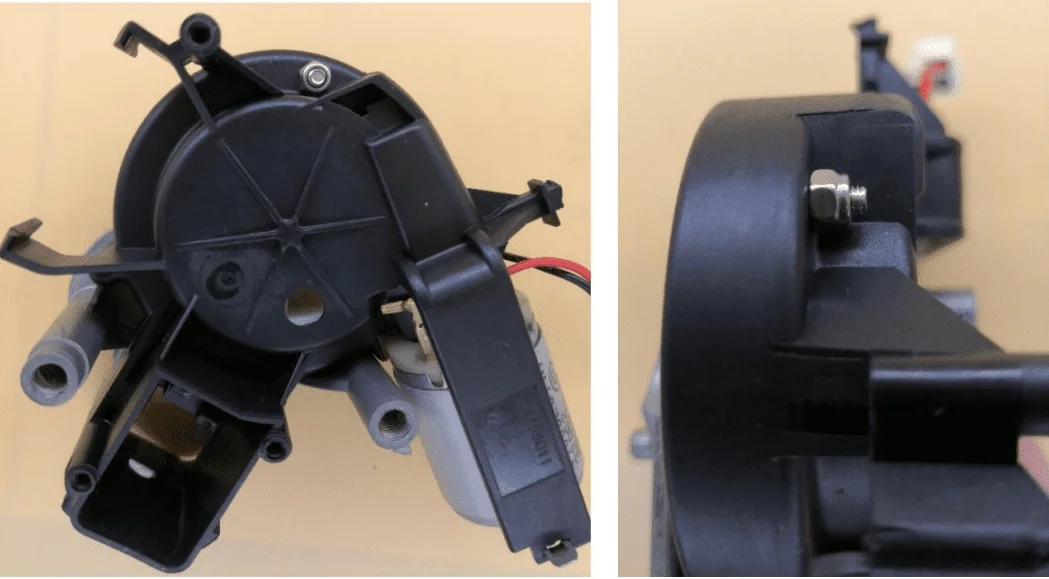

7. Vidayı yerleştirdikten sonra, kilit somununu alın ve sıkın (Şekil 16’da gösterildiği gibi).

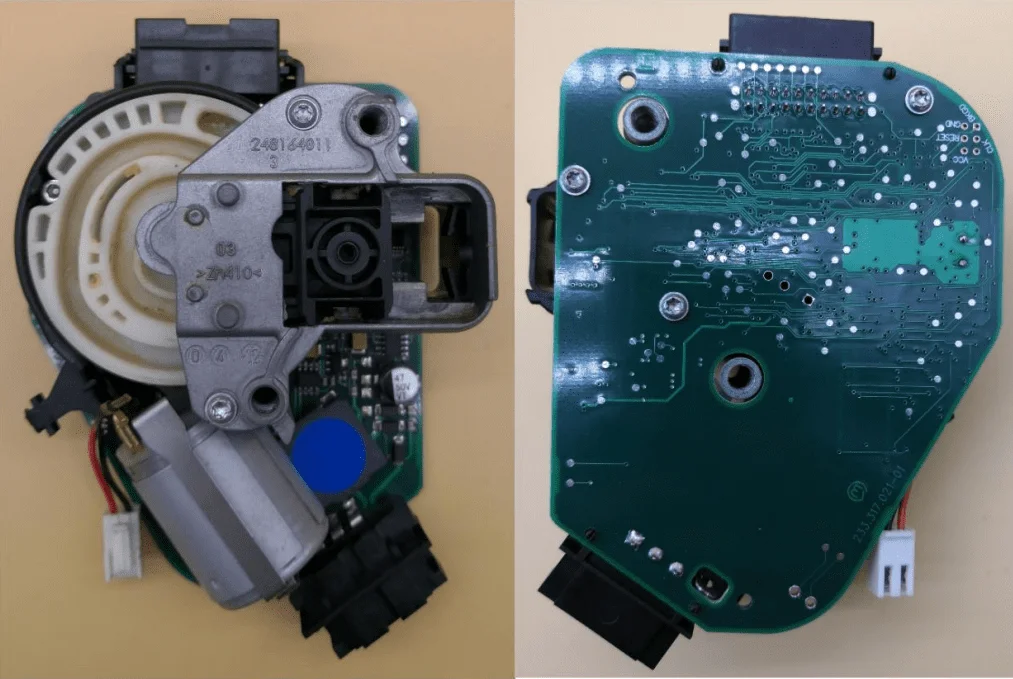

8. Kilitleme dili yayını simülatör ana kartına orijinal şekilde sabitleyen braketi takın, Şekil 17’de gösterildiği gibi.
AUDI A6, Q7 ve C6 modellerinde sıkça karşılaşılan direksiyon kilidi (J518 ELV) sorunlarına profesyonel bir çözüm sunuyoruz. Aracınızın direksiyon modülünde meydana gelen arızalar, sürüş güvenliğini ve konforunu olumsuz etkileyebilir. Bu sorunları hızlı ve etkili bir şekilde çözmek için J518 ELV Emülatörü ve VVDI Prog ile özel programlama hizmeti sunuyoruz.
Hizmet Özellikleri:
- Direksiyon Modülü Onarımı: AUDI A6, Q7 ve C6 modellerindeki J518 ELV direksiyon kilidi arızalarını profesyonel ekipmanlarla onarıyoruz.
- J518 ELV Emülatörü: Aracınızdaki arızalı direksiyon kilidini geçici olarak devre dışı bırakarak güvenli sürüş sağlar. Bu sayede direksiyon kilidi hatalarını ortadan kaldırabilirsiniz.
- VVDI Prog Özel Programlama: Aracınızın elektronik sistemine tam uyum sağlayacak şekilde özel olarak programlanır. Bu teknoloji, güvenli ve doğru sonuçlar elde etmenizi sağlar.
- Uzman Kadro: Alanında uzman teknisyenlerimiz, arızanın doğru tespiti ve onarımı için en son teknolojiyi kullanır.
Uyumluluk:
- AUDI A6 (C6) modelleri için uygundur.
- AUDI Q7 (2006-2015) arası modellerde tam uyumluluk sağlar.
- J518 direksiyon kilidi sorunları yaşayan tüm AUDI modellerinde kullanılabilir.
AUDI direksiyon modülü onarımı ve J518 ELV emülatör çözümleriyle aracınızdaki arızaları güvenle ortadan kaldırın. VVDI Prog programlama desteği sayesinde aracınızla tam uyumlu, hızlı ve kalıcı bir çözüm elde edersiniz. Aracınızın güvenliğini ve performansını artırmak için bizimle iletişime geçin!
